在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2+(XC-XL)^2=R，電路中總阻抗最小，電流將達到最大值。

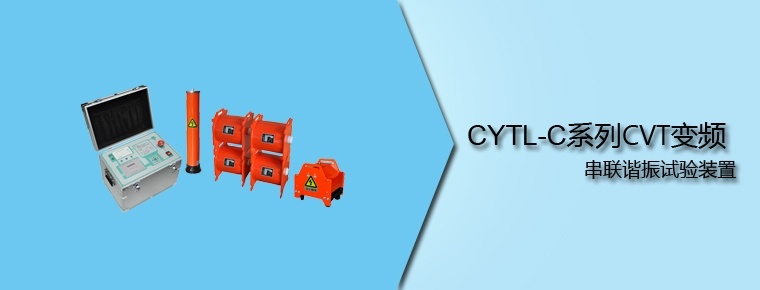

變頻諧振耐壓試驗裝置通過調節試驗電源的頻率使回路電感L與試品電容C產生諧振，從而獲取高電壓，通過改變電抗器的串并聯來適用于不同的場合。串聯諧振和并聯諧振產生諧振的條件是不一樣的，一起來看。

阻抗條件，諧振后虛部相等符號相反。串聯阻抗等于0，并聯阻抗等于無窮大。就是在諧振的時候，串聯電路諧振電流無窮大;并聯電路諧振電壓無窮大(理論值)。

在電阻、電容、電感串聯電路中，出現電源、電壓、電流同相位現象，叫做串聯諧振，其特點是：電路呈純電阻性，電源、電壓和電流同相位，電抗X等于0，阻抗Z等于電阻R，此時電路的阻抗最小，電流最大，在電感和電容上可能產生比電源電壓大很多倍的高電壓，因此串聯諧振也稱電壓諧振。

諧振電壓與原電壓疊加，并聯諧振：在電阻、電容、電感并聯電路中，出現電路端電壓和總電流同相位的現象，叫做并聯諧振，其特點是：并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率，諧振時，電路的總電流最小，而支路電流往往大于電路中的總電流，因此，并聯諧振也叫電流諧振。

在電阻、電容和電感串聯的電路中，感抗Xl和Xc的作用是直接相減的。如果滿足一定條件，恰好使Xl=Xc，則電路的電抗等于零，電路中的電流和電壓相位相同，沒有無功功率在電阻與電感、電容間交換。電路的這種狀態稱為串聯諧振。

電路諧振條件是Xc=Xl，即ωL=1/ωC，由此可得電路固有諧振條件為f0=1/(2π√LC)。

在實際的現場試驗中，變頻諧振耐壓試驗裝置，可以靈活配置，選配不同的電抗器組合，可滿足不同的試驗要求。可以按照預先設置的分段試驗或單次試驗進行自動升壓，自動完成試驗，并記錄試驗結果。也可以手動調壓，進行耐壓試驗。保護功能完善，具備零位保護，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。

阻抗條件：諧振后虛部相等符號相反。串聯阻抗等于0，并聯阻抗等于無窮大。就是在諧振的時候，串聯電路諧振電流無窮大;并聯電路諧振電壓無窮大(理論值)。或者說：(1)串聯電路中：總的輸入阻抗的虛部等于零(諧振就是輸出的電壓和電流同相)(2)并聯電路中：總的輸入導納虛部為零。
