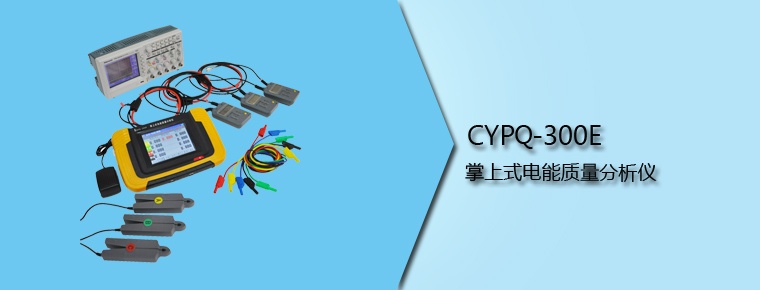

產品概述
電能質量分析儀，是對電網運行質量進行檢測及分析的專用便攜式產品。可以提供電力運行中的諧波分析及功率品質分析，能夠對電網運行進行長時間的數據采集監測。同時配備電能質量數據分析軟件，對上傳至計算機的測量數據進行各種分析。
產品特點
-
一種電能質量分析專用儀表。
-
使用ARM和DSP以及16M字節的存儲器；
-
儀表使用觸摸屏，使操作更簡單、方便；
-
可進行測量，并保存數據，將其上傳到PC機進行分析；
-
模塊化結構，設計合理，運行可靠。
-
中文菜單操作，簡單易學。
-
可使用USB盤更新儀表軟件，軟件升級簡單、方便；
-
在PC機上用電能質量數據分析軟件對測量數據進行詳細分析。

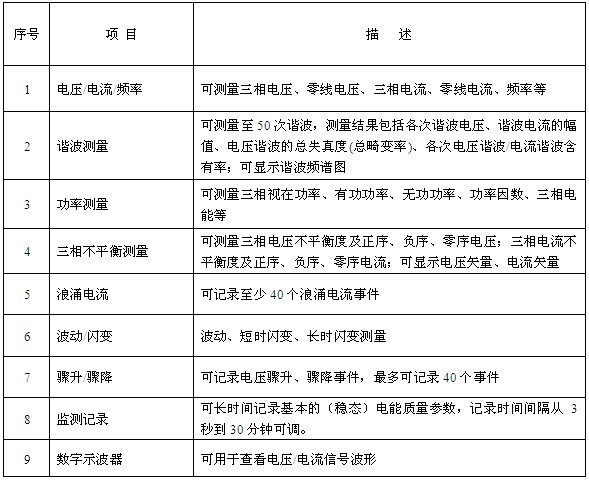

儀表檢測功能一覽表
產品參數

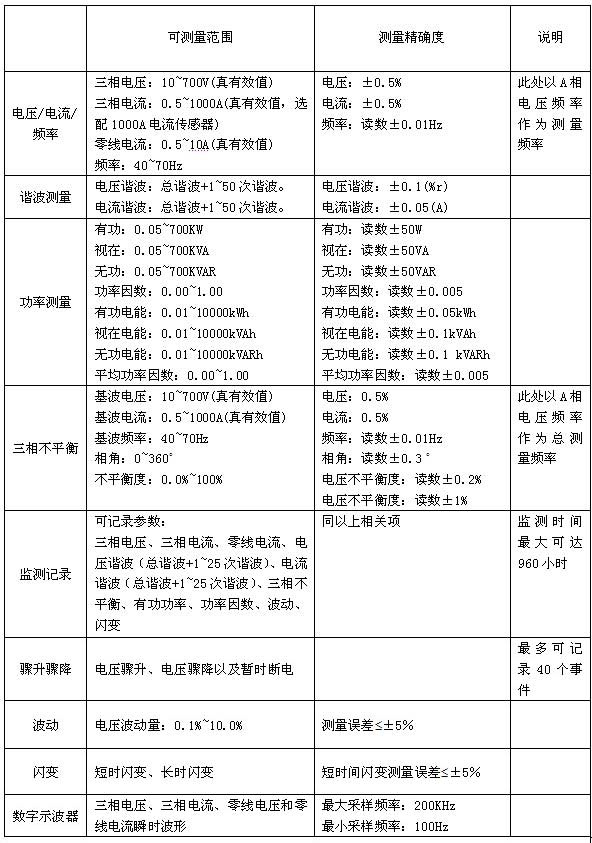

各項檢測功能準確度指標
其他技術指標
-
電壓信號輸入回路：
-
直接接入， 輸入阻抗：1MΩ，20pF
-
測量范圍：電壓真有效值 10～700V(有效值)
-
尖峰電壓：1000V
-
功率消耗：小于0.5VA/相
電流輸入回路：
-
間接接入.
-
測量范圍：電流真有效值 1A,5A,10A,100A,1000A（選擇對應電流傳感器）
-
浪涌電流： 1000A(選用1000A電流傳感器)
-
功率消耗：小于2.0VA/相
-
測量信號頻率范圍： 40Hz～70Hz
-
顯示屏： 320×240 彩色圖形LCD + 觸摸屏
-
內存容量： 16 M字節FLASH
-
外部存儲接口：USB （可插接U盤）
-
工作電源： 可充電鋰電池，充滿可工作5~6小時
-
外接電源： AC100~240V/DC16.8V-1A 電源適配器/充電器
