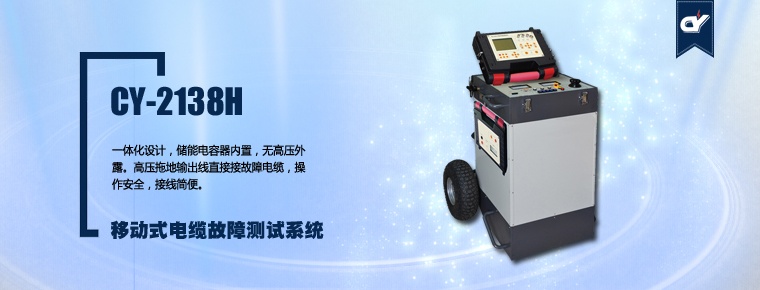

CY-2138H 移動式電纜故障測試系統

點擊:

產品概述

CY2138H移動式電纜故障測試系統是集測距、尋跡、定位和沖擊高壓發生器于一體，便于移動、運輸及現場測試的綜合電纜故障定位裝置。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。用于對各種埋地電纜、架空電纜、電力電纜、市話電纜、通訊電纜及光纜進行測距、尋跡、埋深探測及故障定位。

系統組成:

CY-2133M電力電纜故障綜合測試儀（以下簡稱主機）
CY-2132T電纜路徑探測信號發生器（以下簡稱信號發生器）
CY2131H一體化直流高壓電源裝置（以下簡稱直流高壓源）
各測試單元介紹
CY-2133M電力電纜故障綜合測試儀（以下簡稱主機）
CY-2132T電纜路徑探測信號發生器（以下簡稱信號發生器）

主機有以下功能特點：
功能全面

低壓脈沖故障測距
脈沖電流故障測距
聲磁同步精確定點
電纜路徑探測

故障測距功能：

低壓脈沖法：適用于低阻、短路、斷線故障的精確測距。
脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從地線上采集信號，與高壓部分隔離，安全可靠。

精確定點功能：

聲磁同步接收，抗干擾能力強。
聲磁信號波形顯示，信號和噪聲易于區分。
光標測量聲磁延時，精確判斷故障點的遠近。
可根據磁場波形的初始極性，在定點的同時進行路徑探測。

路徑探測功能：
信號發生器：

大容量鋰離子電池供電，擺脫市電束縛。
全自動功率匹配和保護，無需人工調整。
較大功率輸出。
音峰／音谷法路徑探測。
信號幅值顯示。
可進行80％法或45°法測深。
大屏幕液晶顯示，界面友好、簡單易用。
SD卡存儲測試波形，存儲容量大，可導入計算機進行存檔、分析和打印。
內置大容量鋰離子電池供電，配快速充電器。
電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒 有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。
集成化設備，小巧便攜。
技術指標(M為主機，T為信號發生器，M&T為共同特性)

測距功能（M）：

測距模式：低壓脈沖、脈沖電流。
采樣頻率：100MHz。
分辨率：低壓脈沖模式1m；脈沖電流模式4m。
低壓脈沖模式發射電壓：30V。
測距范圍：30km。
盲區：2m。
聲磁同步定點功能（M）：
聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。
信號增益：80dB。
定點精度：0.1m。
路徑探測功能（M）：
接收頻率：1kHz。
增益：80dB。
路徑探測信號發生器（T）：
發射頻率：1kHz。
發射功率：≥3.5W。
輸出特性：開路電壓≥100Vp-p；短路電流≥300mA；根據實際負載全自動匹配；自動短路保護。電源：
電池（M&T）：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。
功耗：主機（M）400mA，可連續使用時間>6小時；信號發生器（T） 500mA。可連續使用時間>5小時；
充電器（M&T）：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。
充電時間（M&T）：<4小時。
顯示方式：主機（M）320×240點陣大屏幕液晶；信號發生器（T）：表頭。
體積（M&T）：270mm×220mm×80mm。
質量：主機（M）1.5kg；信號發生器（T）1.5kg。
使用條件（M&T）：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m 。
CY-2131H一體化直流高壓發生器
一體化直流高壓發生器用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。

功能特點

一體化設計，儲能電容器內置，無高壓外露。
高壓拖地輸出線直接接故障電纜，操作安全，接線簡便。
多重安全防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。
多種工作方式：輸出直流高壓, 連續可調。
寬大的車輪保證平穩，可靠運輸。
體積小、重量輕，便于攜帶。

主要參數

輸出電壓：DC 0－32kV可調
直閃電壓：32kV
直閃電流：32mA
最大脈沖電流：500mA
最大儲能：2048J，4uF
額定功率：2000VA
放電方式：直流高壓、單次、周期。
周期放電頻率：3-6秒。
電源：交流220V，50Hz
絕緣等級：A級
環境溫濕度：0~40oC <75%RH
海拔高度：<1000m
體積：:460mm×380mm×380mm
質量: 75kg
