我國6~66KV配電網大多采用中性點非有效接地方式，也就是小電流接地方式。其優點是短路電流小，保護裝置不需要立即動作跳閘，按電力系統安全運行規程的規定，發生單相接地故障后可繼續運行1至2小時，但此時系統非故障相對地電壓升高為線電壓，若不及時處理，極易發展成兩相短路使故障擴大，弧光接地還會引起全系統過電壓。我國配電線路分支眾多，這是難以定位接地故障點的主要原因。發生接地故障的原因很多，其中絕緣弱點造成接地故障發生的頻率最高，絕緣弱點對地阻抗的大小不一，有些會達到20KΩ或更大；有些絕緣弱點對地阻抗是線性的（低壓時也能發生接地故障），另外一些則是非線性的（高壓時才能發生接地）。而絕緣弱點的表象也是多種多樣的，如絕緣子污閃、開裂等。
傳統的接地故障處理方法是逐次拉路選出故障線路，再用人工巡線目測法確定接地點位置。這樣的方法費事費力，與智能化電網的要求極不適應。配電網接地故障定位儀性能優越，能夠快速、準確的定位接地故障點。既能夠在接地故障發生時用于定位接地故障點，也能夠在線路檢修完成后，利用幾分鐘的時間，使用本設備對線路是否會發生接地故障進行預診斷。

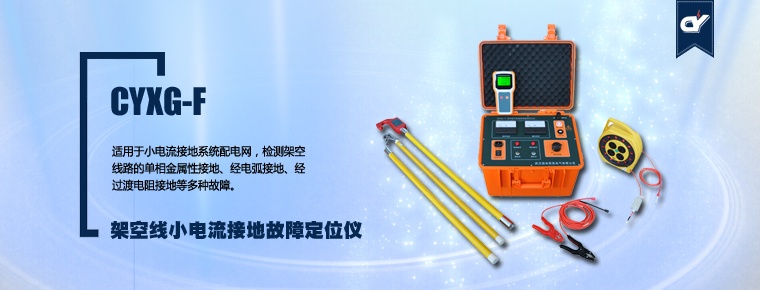

CYXG-F是適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可對接地點進行精確定位的便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機及附件組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再精確定點，從而快速確定故障位置。
關鍵字：架空線接地故障定位儀 架空線小電流接地故障定位儀 小電流接地故障定位儀 接地故障定位儀 配網線路接地故障定位儀 配電網接地故障定位儀
